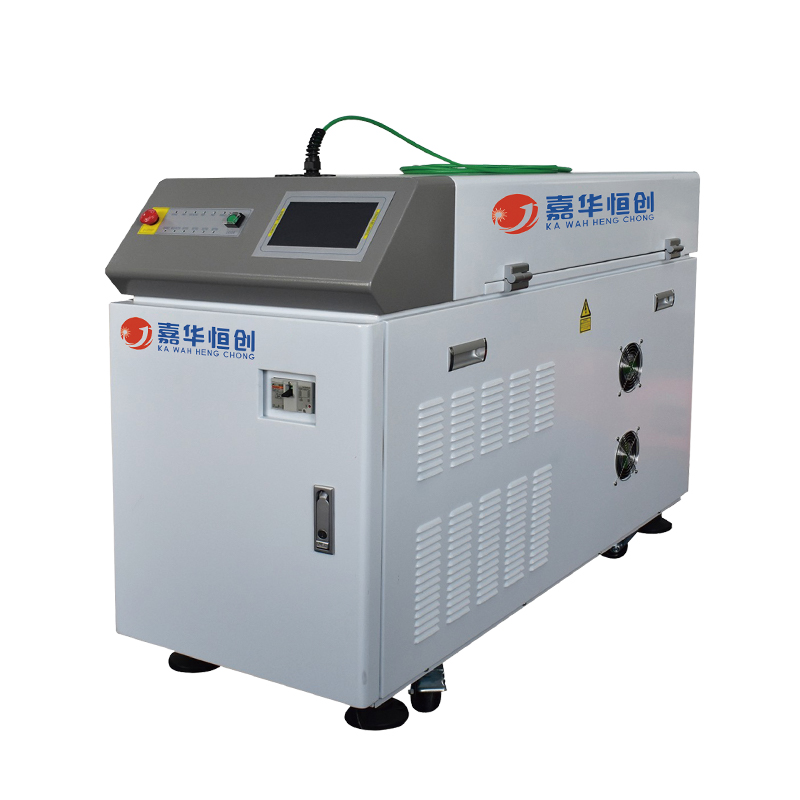

光纖傳輸激光焊接機
應用材料:
廣泛應用于金銀珠寶首飾、手機殼、支架、電子通訊、機械、光纖耦合器件、醫療器械、顯像管電子槍、手機震動馬達、儀表儀器、工藝品、體育用品、鋰電池、手機屏蔽罩、傳感器、金屬電器外殼、廚衛用品、硬盤、微電機、眼鏡、鐘表精密部件、汽車配件等
應用行業: 廣泛應用于金銀珠寶首飾、手機殼、支架、電子通訊、機械、光纖耦合器件、醫療器械、顯像管電子槍、手機震動馬達、儀表儀器、工藝品、體育用品、鋰電池、手機屏蔽罩、傳感器、金屬電器外殼、廚衛用品、硬盤、微電機、眼鏡、鐘表精密部件、汽車配件等
產品特點
- 能量負反饋能量負反饋激光焊接機的工作原理是在激光器的輸出端增加一個能量檢測裝置，用來檢測出激光能量的大小，并將該信號實時的反饋到控制端，與理論設定的能量進行比較，形成一個閉環控制系統，達到準確控制激光能量輸出的目的。
- 激光可實現多光纖同時輸出。與傳統的硬光路輸出系統相比，可以增加加工的自由度，能進行多光束同時加工及多工位加工，為更精密的焊接提供了條件。
- 通過能量分光或時間分光，可實現同時焊接或分時焊接。
- 豐富I/O接口，用戶可方便的控制焊接機。
產品參數
| 參數型號 | JH-WF50 | JH-WF80 | JH-WF150 | JH-WF300 | JH-WF500 | |
| 激光波長 | 1064nm | |||||
| 輸出功率 | 50W | 80W | 150W | 300W | 500W | |
| 最大脈沖能量 | 50J | 70J | 80J | 100J | 100J | |
| 最大峰值功率 | 5KW | 6KW | 6KW | 9.9KW | 9.9KW | |
| 脈沖寬度 | 0.5-30ms | |||||
| 脈沖重復頻率 | 0-100Hz | |||||
| 分光方式 | 能量分光或時間分光 | |||||
| 能量波動性 | <±3% | |||||
| 能量分光不均勻性 | <±3% | |||||
| 光纖輸出數量 | 最大6路光纖輸出 | |||||
| 瞄準定位方式 | 激光二極管紅光指示（CCD選配） | |||||
| 冷卻方式 | 封閉式自循環水冷
|
外置冷水機 | ||||
| 設備功耗 | 2.5KW | 4KW | 6KW | 12KW | 20KW | |
| 電力要求 | AC220V 50/60Hz | AC380V 50/60 Hz | ||||
| 配套系統 | 可根據產品加工需求，可以選用：二-四軸焊接工作臺、機械臂、多工位或振鏡式焊接工作平臺 | |||||
樣品展示
場激光配織鏈機-1.jpg)
客戶現場激光配織鏈機
切1.5mm銀
珠寶切割
珠寶切割
